MFC-01 Multi-function Elektronik set pre ťahače 1/14

MFC-01 Multi-function Elektronik set pre US / AUS ťahače 1/14   Tamiya 56511

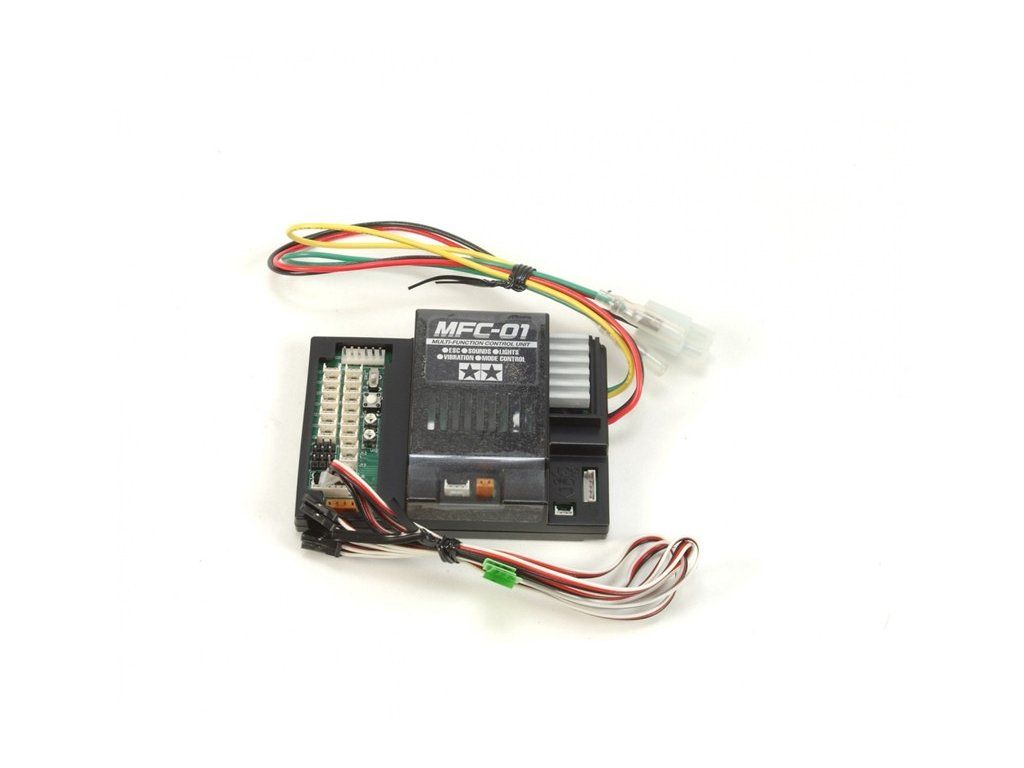

Elektronická multifunkčná jednotka pre kompletné ovládanie realistických svetiel, zvukov, vibrácií, odpájania návesu, spúšťania / dvíhania nôh návesu. Obsahuje všetko potrebné pre montáž a ovládanie osvetlenia a ozvučenia modelu ťahača. Jednoducé zapojenie a ovládanie 4-kanálovým pákovým vysielačom.
Zvuky a svetlá ako na skutočnom vozidle

Multifunkčná jednotka TAMIYA MFC-01 (US-Style) simuluje v modeloch nákladných vozidiel takmer všetky zvukové a svetelné funkcie skutočných strojov. Zvuky zodpovedajú hlavne americkým nákladným autám a perfektné ladia k modelom Tamiya Freightliner Cascadia, King Hauler, Ford Aeromax alebo Globe Liner a podobne.

Pomocou tejto multifunkčnej jednotky môžete simulovať nasledujúce funkcie:
Zvuky
Akustický signál po zapnutí, spustenie motora vo voľnobehu, parkovacia brzda, pripojenie a odpojenie návesu, zvuky spojky a radenia, zmena otáčok pri radení na vyšší rýchlostný stupeň, radenie na nižší rýchlostný stupeň, vzduch brzda (1), tlak vzduchu brzda (2), škripot bŕzd, klaksón (krátky a dlhý), cvakanie smeroviek pri vytočení kolies, cvakanie smeroviek vo výstražnom režime, signál zapnutých svetiel, reverzný chod, vypúšťanie vzduchu, zastavenie motora, signál pri skoro vybitej batérii.

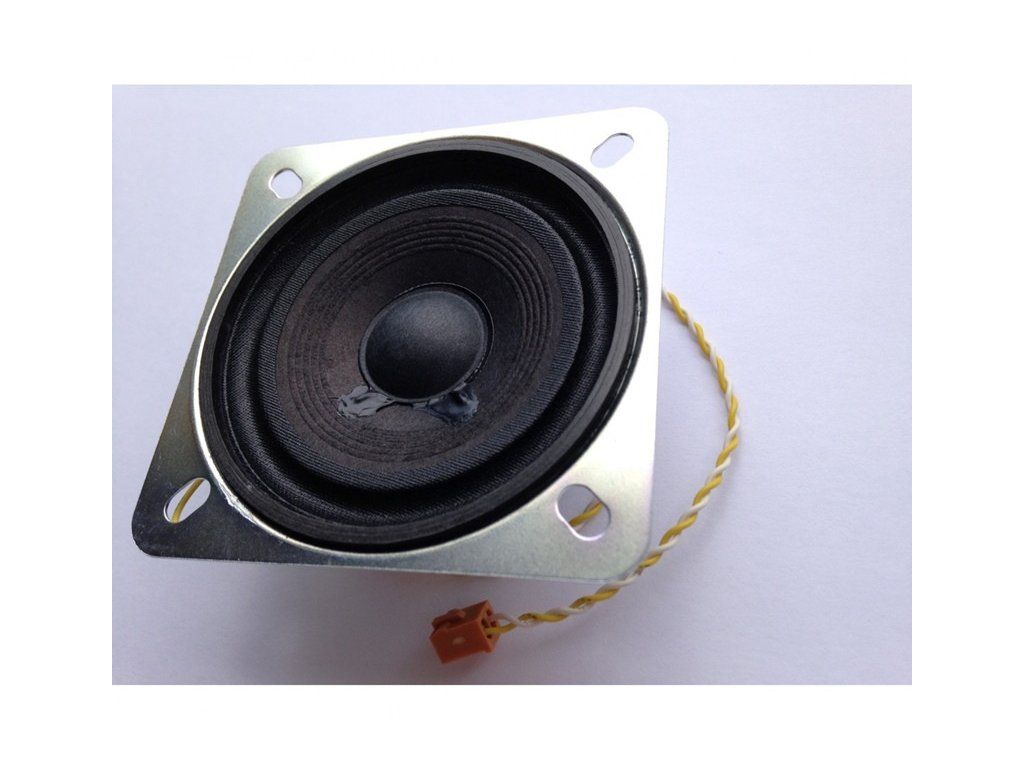

V balení je dodávaný reproduktor bežnej veľkosti, sada obsahuje zvlášť veľký rezonátor, ktorý zabezpečuje sýty hlboký zvuk motora a zvyšuje výkon reproduktora.

Svetlá
Zapnutie svetiel (3 postupné okruhy), predné svetlá, hmlovky, obrysovky, strešné svetlá, indikátor zaradeného prevodu (iba so strešnými svetlami), smerovky, zadné svetlá, brzdové svetlá, cúvacie svetlá.

Funkcie

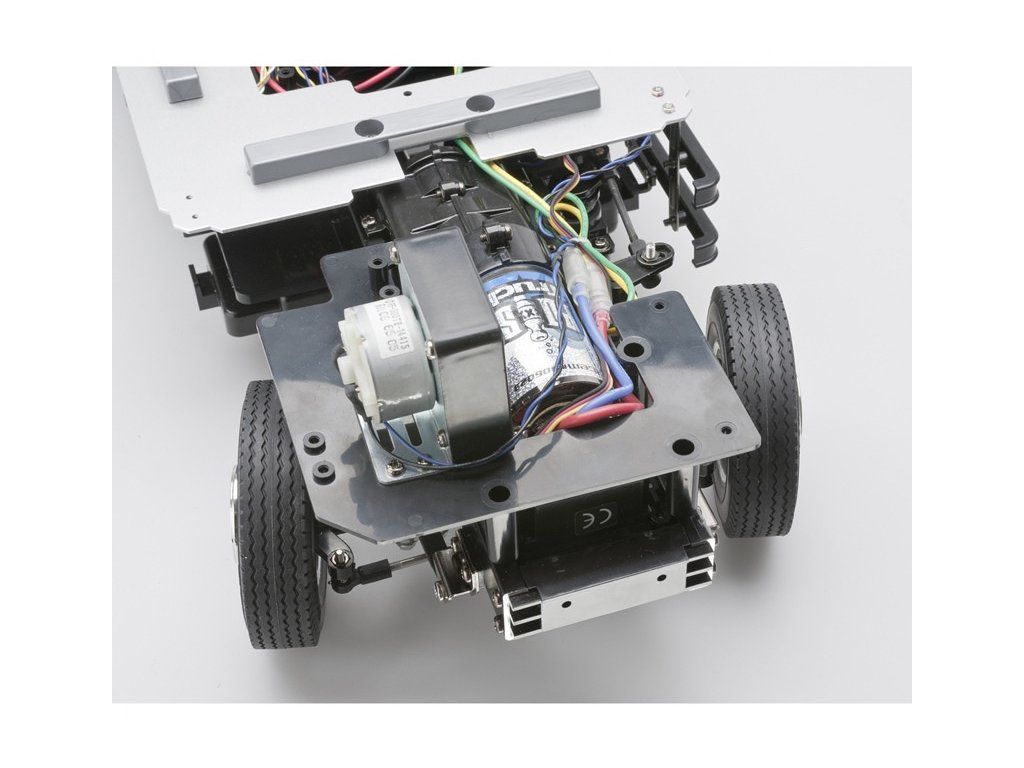

Elektronický regulátor rýchlosti motora (ESC) s nízkou rýchlosťou + brzda, vibračná funkcia (chvenie kabíny), ovládanie výložníka.

Funkcie ovládacieho modulu

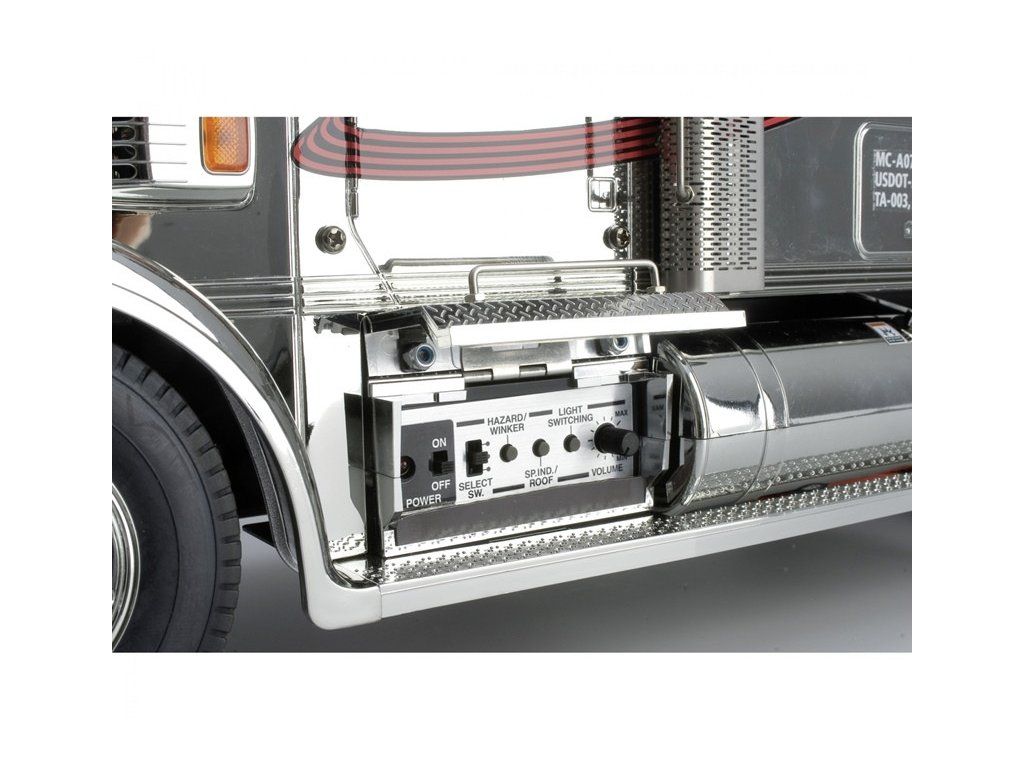

Zapnutie / vypnutie celého systému, výber z 3 režimov, ovládanie svetelných funkcií, ovládanie voľby režimu strešných svetiel (strešné obrysovky alebo indikátor prevodových stupňov), ovládanie funkcií smeroviek (ukazovateľ smeru alebo výstražné svetlá), ovládanie hlasitosti zvukov.

Voliteľné príslušenstvo:
Sada osvetlenia pre náves TAMIYA 56502
Sada motorizovaných nôh pre náves TAMIYA 56505
Sada osvetlenia pre náves CARSON 500907071

Obsah balenia

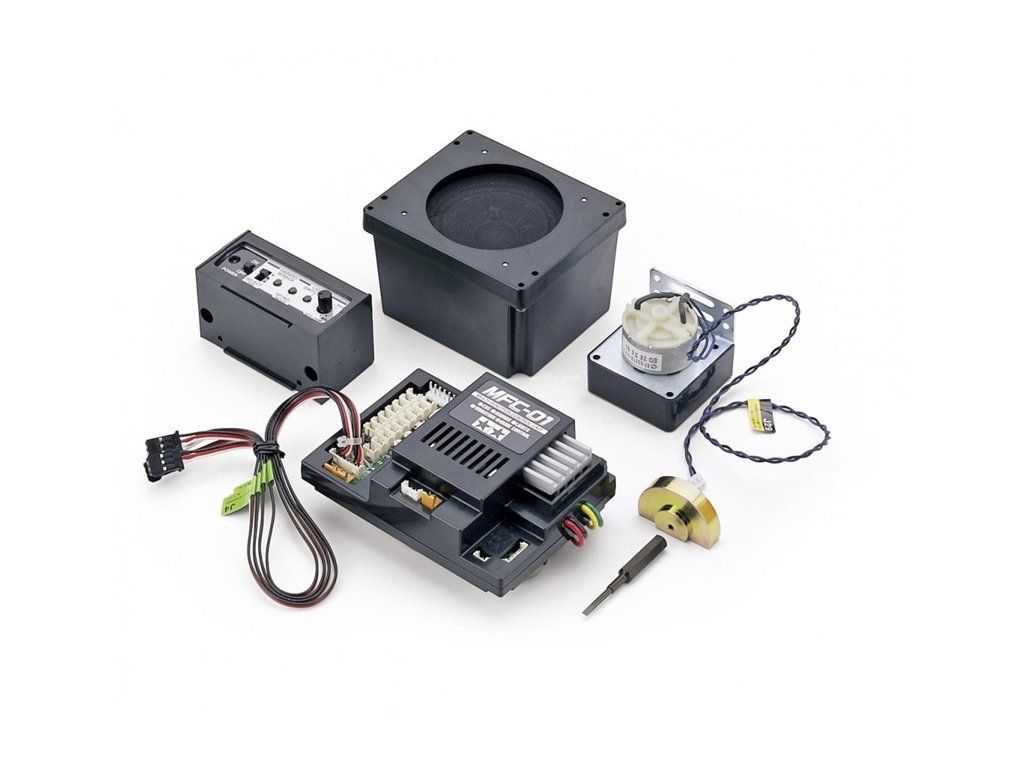

Multifunkčná jednotka, riadiaci modul, LED s káblami, prepájacie káble, vibračný modul, sada plastových dielov pre točňu, montáž reproduktora a svetiel, podrobná funkčná a užívateľská príručka.

RC súpravy
MFC je funkčná v kombinácii s najmenej 4 kanálovou RC súpravou ktorejkoľvej značky. Na základe našich dlhodobých kúseností však odporúčame používať vysielače CARSON Reflex Stick.

Stručný návod pre spojazdnenie modelu s MFC-01:

1. Principiálne je všetko jednoducho zapojiteľné. Jednotlivé LED s káblami si označte priloženými samolepiacimi "vlajočkami" s označením portu (napríklad J15, J16,...). Na vlajočke je napísaný aj okruh, farba káblov LED (napríklad White, bla-whi, teda biela, čierna-biela). farba vlajočky a farba káblov zodpovedajú farbe LED. Modrá vlajočka = biela LED, žltá vlajočka = žltá LED, červená vlajočka = červená LED. Káble tiež potvrdzujú farbu LED. Ak je jeden z káblov biely, aj LED je biela. Ak je jeden z káblov žltý, aj LED je žltá a ak je jeden z káblov červený, aj LED je červená.
2. Do MFC treba pripojiť ovládací „pultík“ s vypínačmi. Oba prepájacie káble majú vlastné nezameniteľné konektory, ktoré sa ani nedajú bez násilia zapojiť nesprávne.
3. Do prijímača treba zapojiť servokáble z MFC (čierno-červeno-biele). Voľba poradia kanálov je na prvý raz ľubovoľná, po pripojení batérie a zistení, že chcete zmeniť priradenie kanálov, to môžete urobiť kedykoľvek.
4. Do MFC treba zapojiť servo riadenia a servo radenia podľa schémy. Ako pomôcka správneho otočenia konektora (farby káblov) poslúžia trojfarebné servokáble z MFC. Stačí orientovať čierny kábel rovnako.
5. Treba pripojiť reproduktor, nejaké svetlá a motor (hoci len provizórne, pre vyskúšanie funkcií). Opäť platí, že konektory sa nedajú pomýliť.
6. Pred prvým pripojením batérie treba na ovládacom pultíku hlavný vypínač dať do polohy off a prepínač režimov dať do strednej polohy. Potenciometer hlasitosti dajte do stredovej polohy, aby nebol zvuk vypnutý.
7. Zapnite vysielač a všetky reverzy kanálov dajte do polohy normal.
8. Po pripojení dobre nabitej batérie zapnite hlavný vypínač do polohy on, rozsvieti sa červená LED a bude svietiť trvalo ak je všetko správne zapojené. Ak bliká, znamená to, že nemá spojenie s prijímačom. Pri MFC-01 sa ozve sa pípnutie a naštartuje sa motor. Pri MFC-03 sa ozve pípnutie a motor treba potom naštartovať pravou pákou vysielača.
9. Hneď môžete pohýbať pákami vysielača a vyskúšať všetky funkcie. Ľavou pákou je ovládané servo radenia (doprava-doľava), ľavou pákou je ovládaný plyn (hore-dole), pravou pákou je ovládané servo riadenia (doprava-doľava) a zapínanie zvukov a svetiel (hore-dole). Ak máte na vysielači klasické posuvníkové trimy, tak presunutím zvislého trimu na pravej páke do hornej-dolnej polohy a následným kliknutím pákou spustíte svetlá, alebo klaksón. Ak máte digitálne trimy, je to menej pohodlné, lebo treba „prepípať“ trim do celkom hornej, alebo celkom dolnej polohy. Je to výrazne pomalšie.
10. Kalibrácia vysielača sa robí tak, že dáte obe páky presne do stredovej polohy, všetky trimy dáte tiež do presne stredovej polohy a potom stlačíte a podržíte menej než 3 sekundy biele tlačidlo na MFC. Zvuk motora stíchne a na ovládacom pultíku začne LED blikať. Postupne vychýľte ľavú páku celkom hore a hneď dole a vráťte ju presne do stredu, potom to isté vo vodorovnom smere a potom to isté aj s pravou pákou. LED vždy medzi krokmi blikne. Nakoniec stlačte biele tlačidlo a motor sa naštartuje. Rovnaký postup je pri kalibrácii trimov, len tlačidlo sa podrží dlhšie než 3 sekundy (toto platí pre MFC-03).

Pri dodržaní tohto postupu zvyčajne všetko funguje bez problémov.

Spracoval: Ing. Jozef Anďal
