TRA2938X Traxxas - Konverzný adaptér iD konektora

Traxxas konverzný adaptér iD konektora    Traxxas TRA2938X

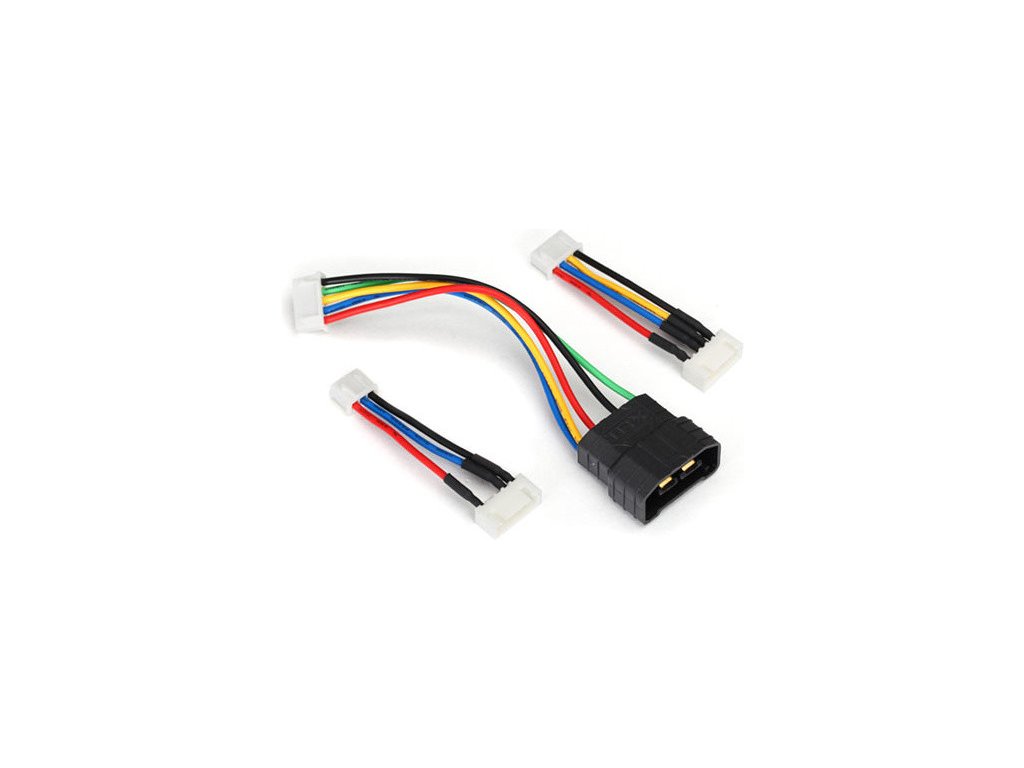

Balenie obsahuje konverzný adaptér Traxxas iD konektora dvoj, troj alebo 4-článok Li-Pol akumulátorov a ďalej redukcie na troj a štvor pinové JST-XH konektory.

S ohľadom na nové 4-článkové Li-Pol akumulátory pre modely Traxxas X-Maxx 8S je novo ponúkaný adaptér pre dvoj až štvor článkové Li-Pol akumulátory Traxxas s iD konektorom. Súčasťou výstupu adaptéra je 5-pinový konektor typu JST-XH, súčasťou balenia sú redukcie na štvor a troj pinové JST-XH konektory.

Návod na výrobu nabíjacieho kábla s konektorom ID Traxxas, pre 1 až 4 článkové LiPo batérie pre univerzálne nabíjačky, z tejto redukcie:
Na výrobu budete potrebovať redukciu TRA2938X a ľubovoľný nabíjací kábel s banánikmi, alebo silovým konektorom XT-60.
Fotopostup je súčasťou ilustrácií k tomuto produktu.

Krok 1: Vytlačenie plochých medených kontaktov (červený a čierny kábel) z ID konektora.

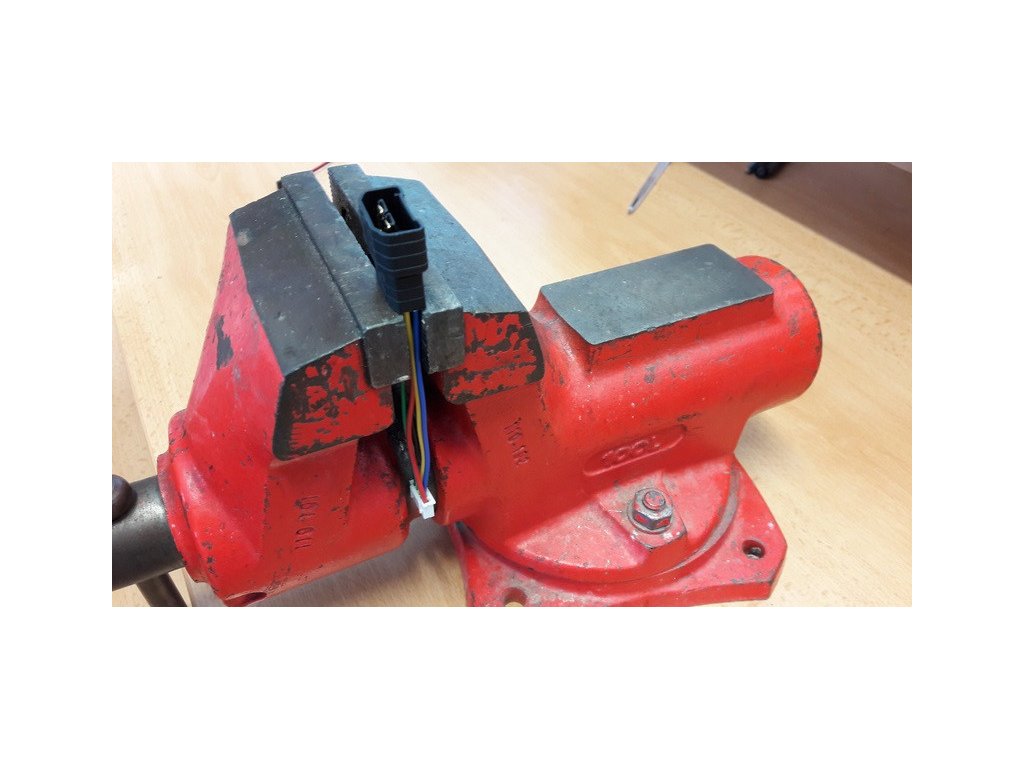

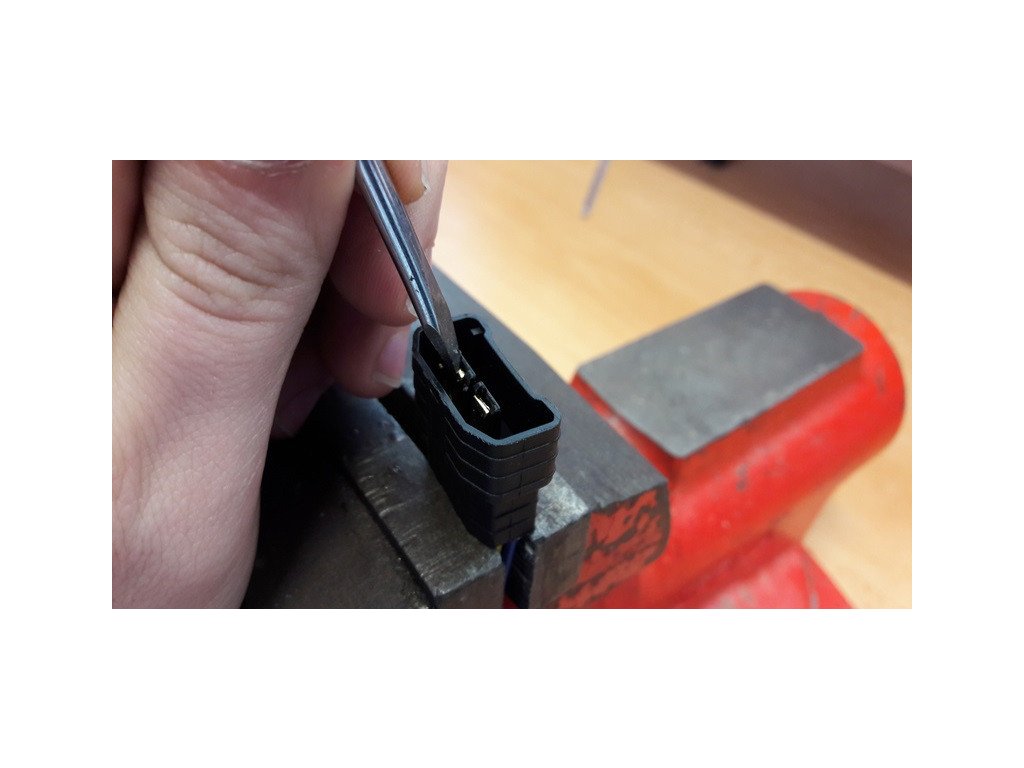

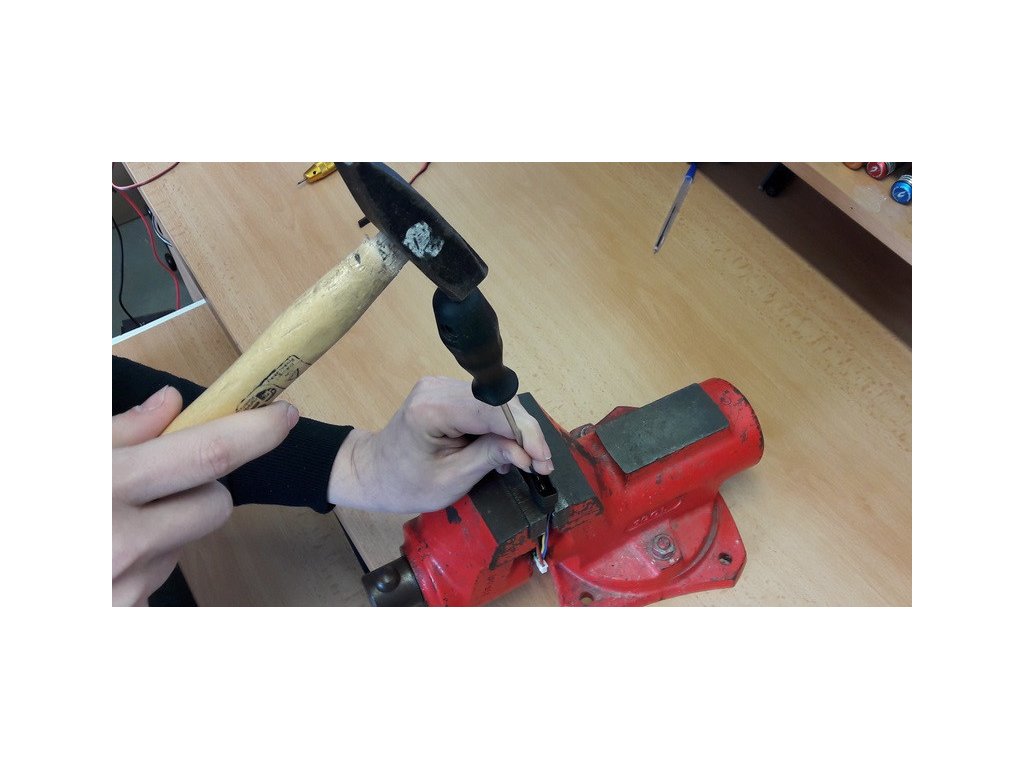

Redukciu TRA2938X si položte na mierne roztvorený zverák, tak aby ploché medené kontakty mali zospodu voľný priechod. Následne si vezmite širší plochý skrutkovač a z vrchu priložte na medené kontakty. Pomocou ľahkých úderov kladiva do skrutkovača kontakty opatrne vyrazte smerom nadol.

Krok 2: Príprava nabíjacieho kábla.

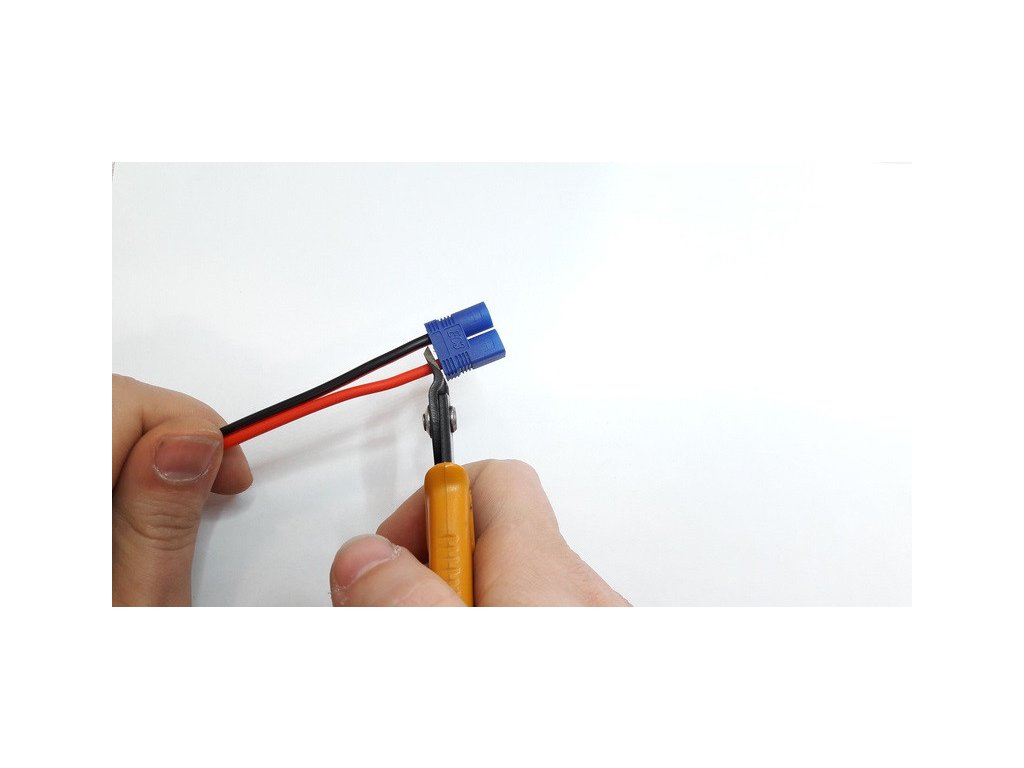

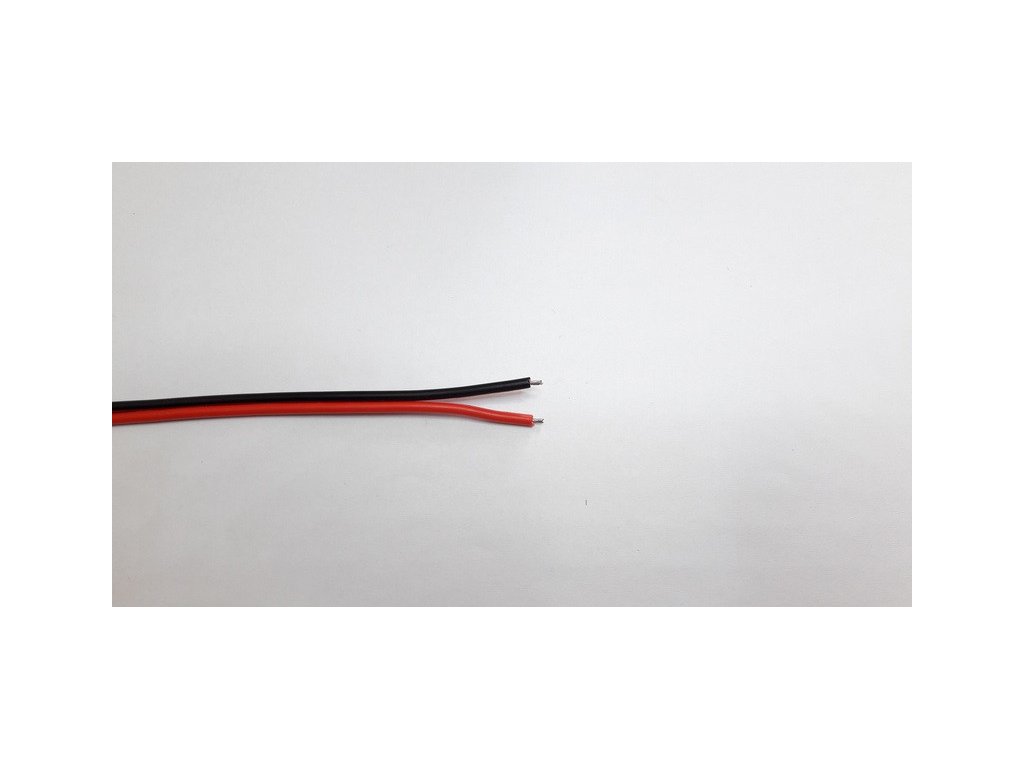

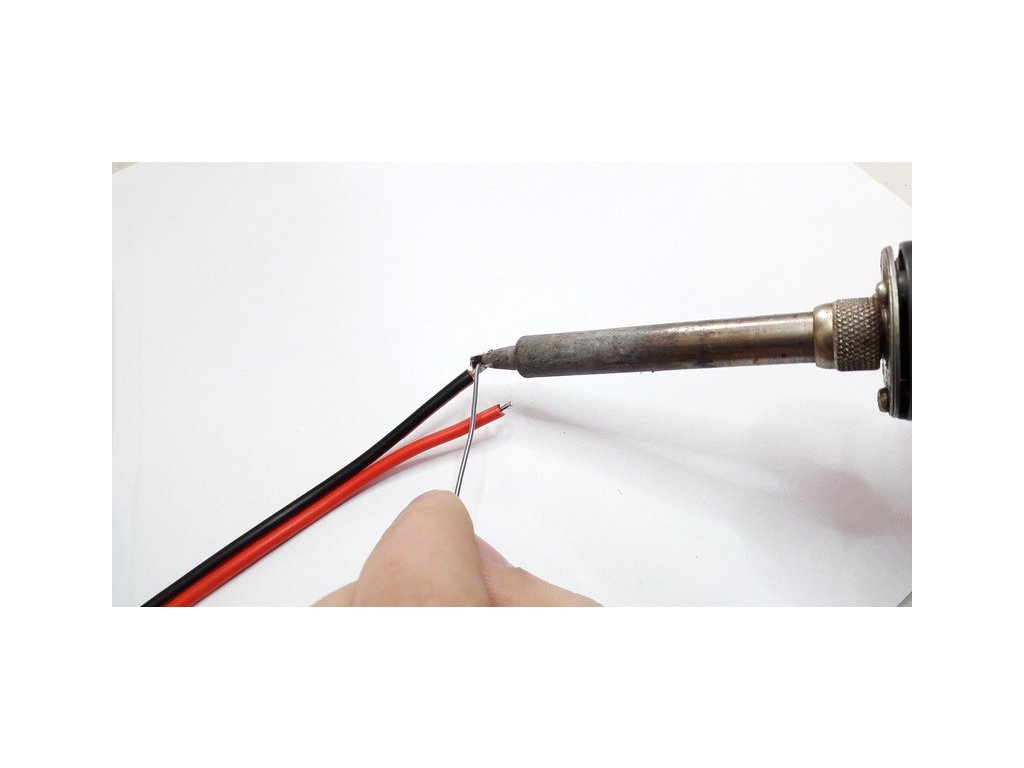

Ak máte na druhom konci nabíjacieho kábla nejaký konektor, potom tento konektor odcvaknete, aby ste mali len káble s banánikmi (alebo konektorom XT-60, ak je taký určený pre vašu nabíjačku). Káble odizolujte v dĺžke 2-3 mm a dôkladne precínujte.

Krok 3: Priletované nabíjacieho kábla.

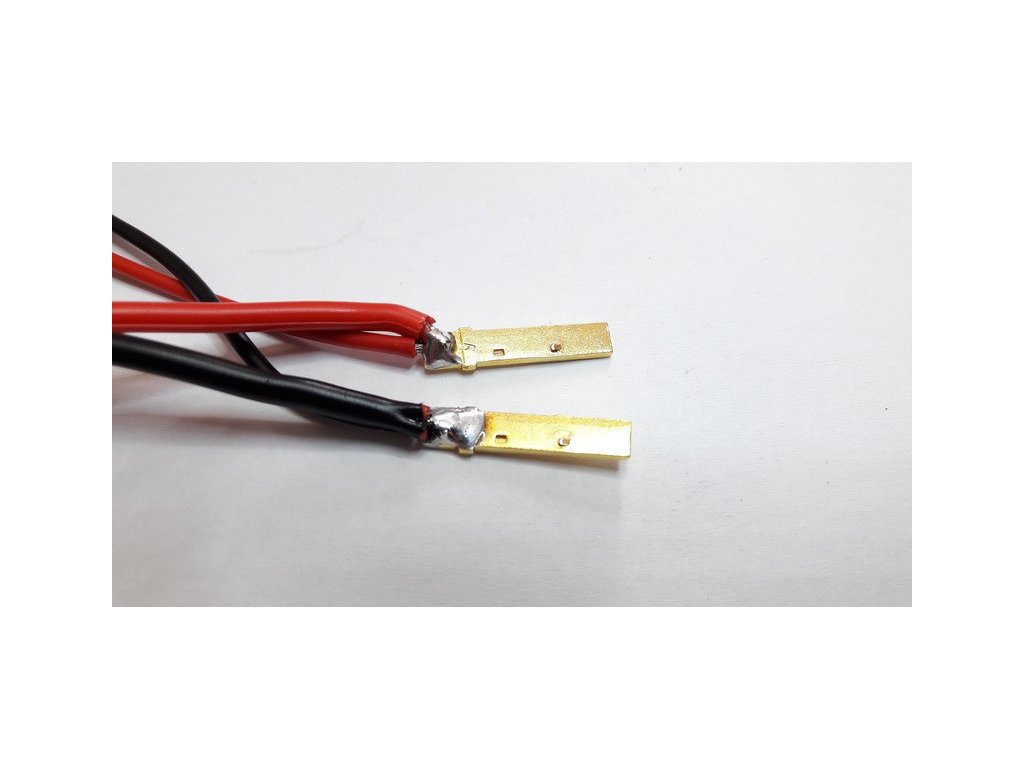

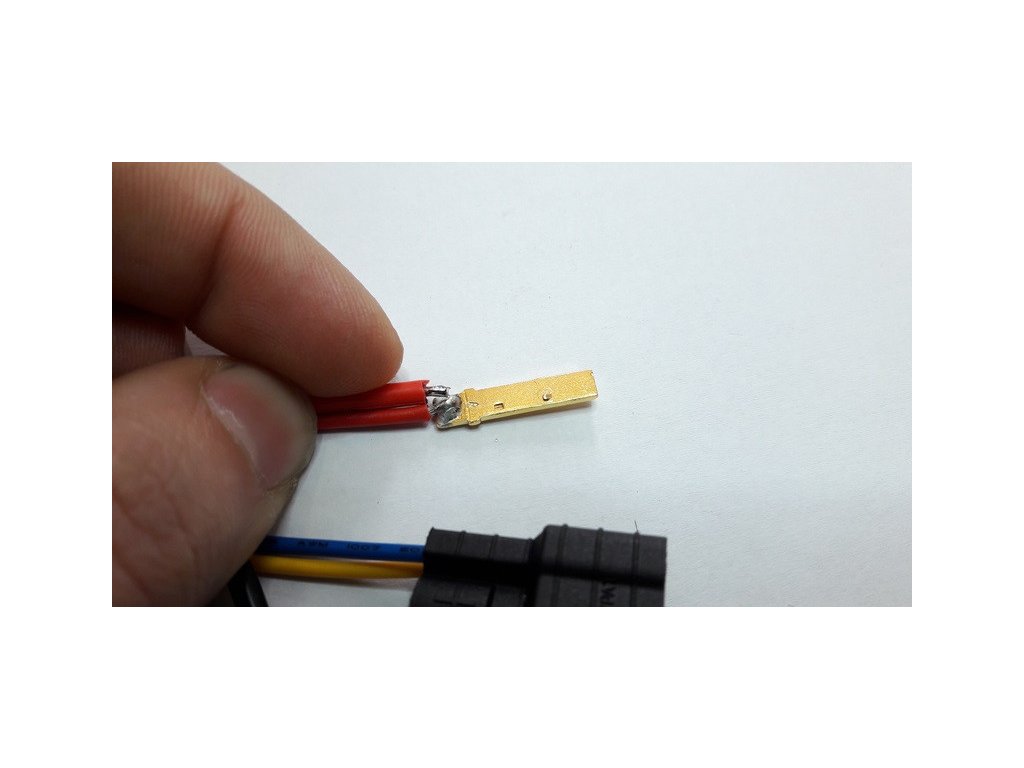

Teraz je nutné príletovať nabíjací kábel na medené kontakty konektora Traxxas. Pocínované konce nabíjacieho kábla prispájkujte k plochým medeným kontaktom (červený kábel k červenému, čierny k čiernemu). Cín nesmie navzlínat za drážku, inak sa kontakt nebude dať zatlačiť späť do ID konektora Traxxas. Tomu dá predísť položením na nejaké napríklad drevené zarážky k drážke.

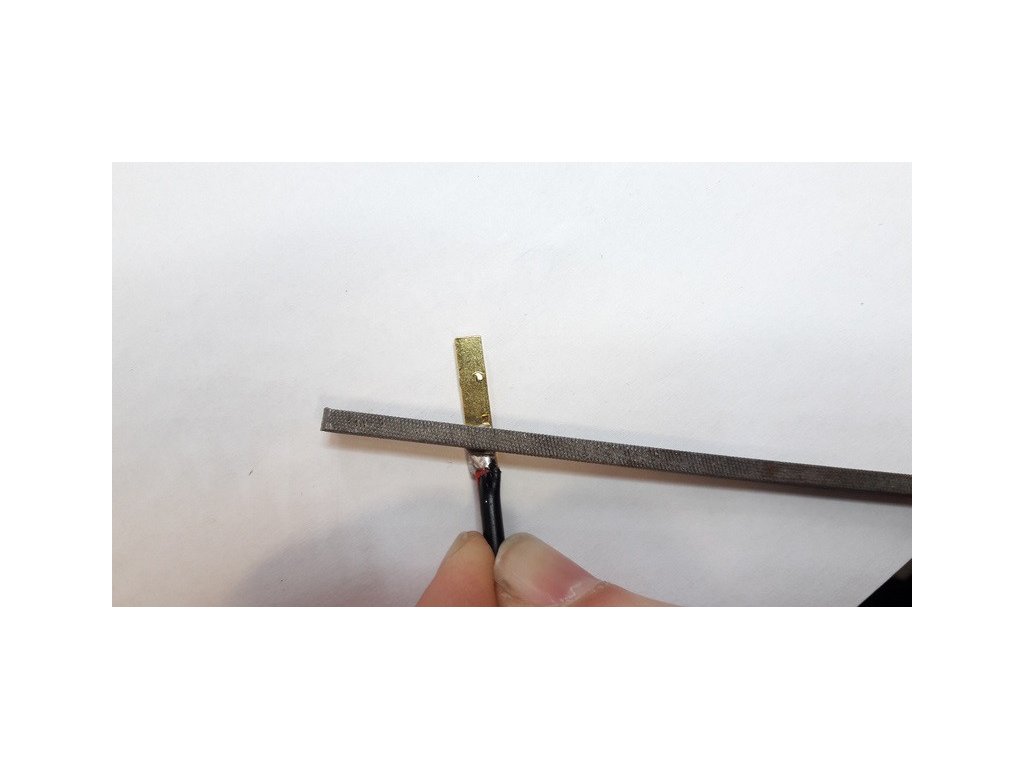

Tip: Ak vám cín navzlína za drážku, obrúste ho pilníkom. Pre uchytenie kontaktov pri letovaní, nie je dobré kontakty stiahnuť priamo do zveráka, zverák pôsobí ako chladič a medený kontakt s cínom sa zle rozohreje.

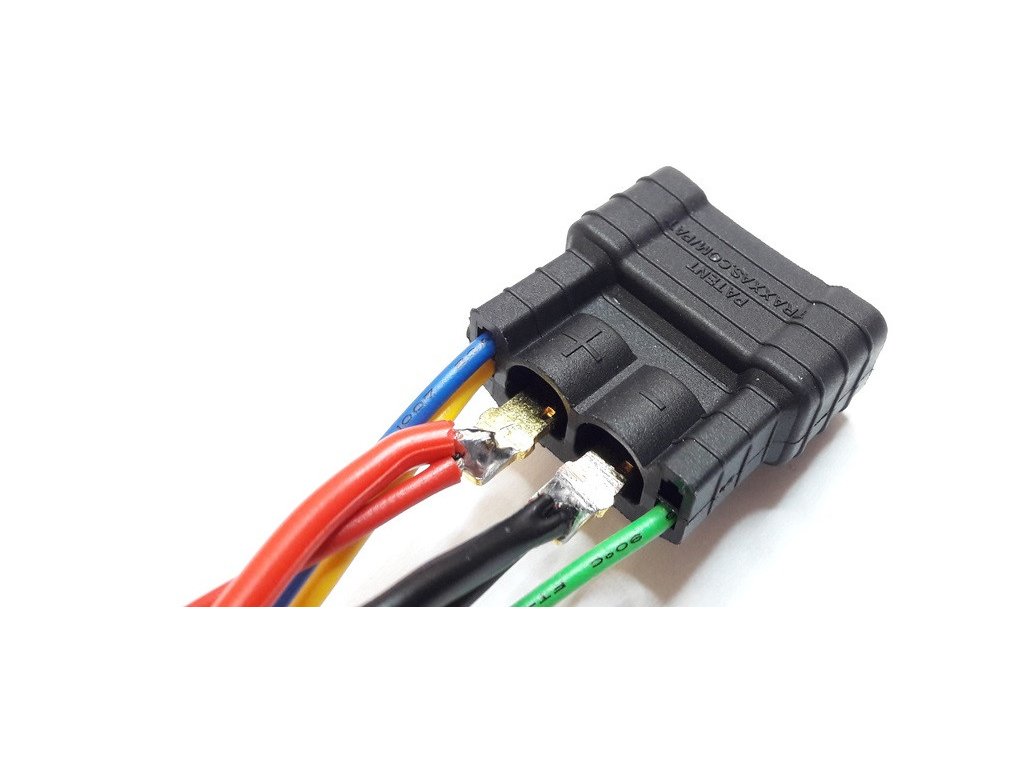

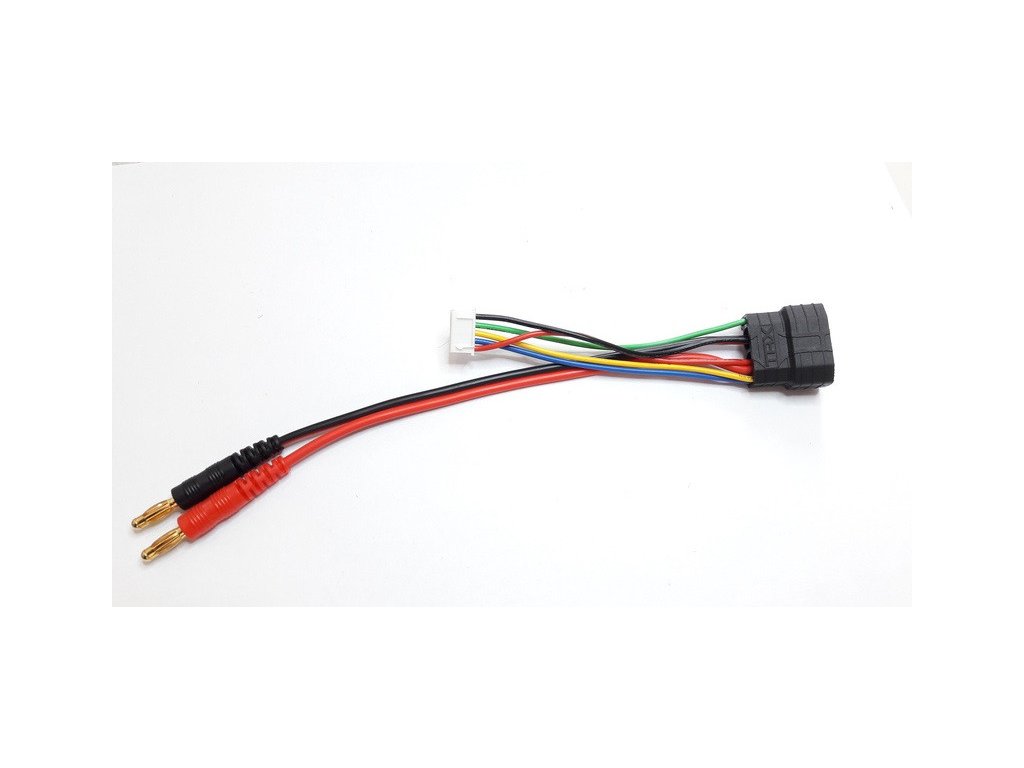

Krok 4: Kompletizácia nabíjacieho balančného kábla ID Traxxas
V poslednej fáze už len stačí ploché kontakty dotlačiť späť do ID konektora.
Pozor: Kontakty je nutné do ID konektora vložiť v správnej polarite, tzn. červený kábel - plus, čierny kábel - mínus.
