Lampa pouličná HO

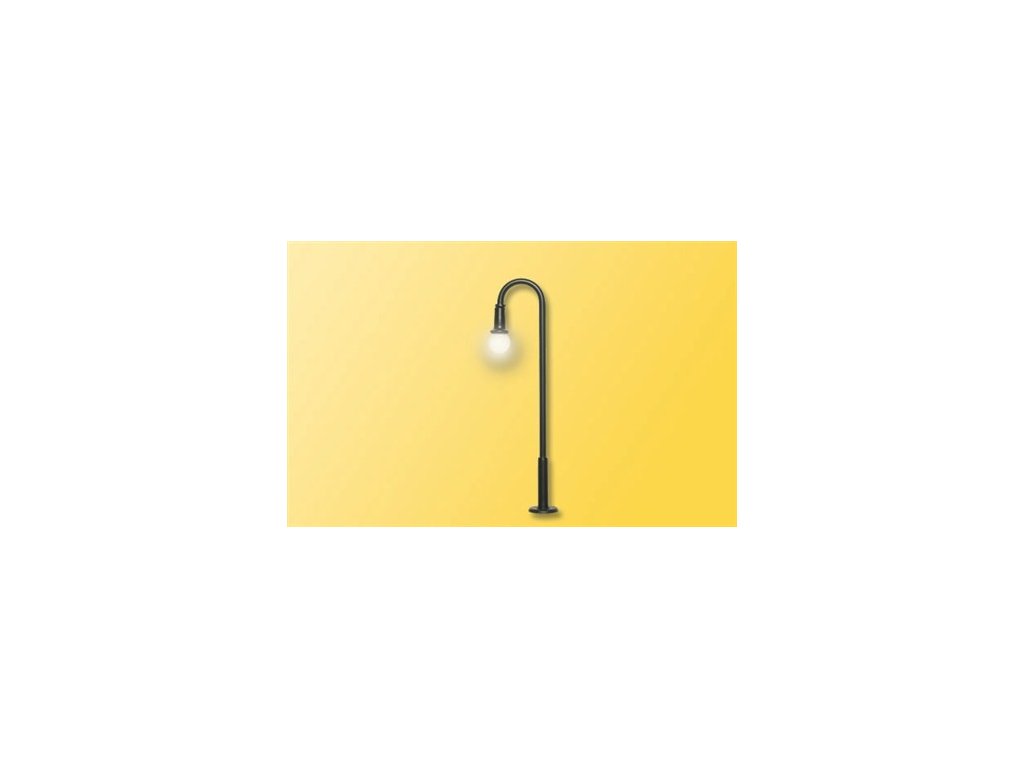

Lampa pouličná teplá biela (mikrožiarovka)   LED  Viessmann 6150

Pouličná lampa v štýle epoch III - VI, vhodná do každej diorámy, alebo koľajiska. Svojim realistickým svetlom oživí každú krajinku.

Mierka:  HO 1/87 vhodná aj pre diorámy v mierke 1/72

Výška: 66 mm

Prevádzkové napätie: 10 - 16 V AC ~ / DC =
Prevádzkový prúd: cca. 10 mA

Kvalitný mosadzný stožiar s patentovanou základňou pre jednoduchú inštaláciu. Každý model je pred dodávkou testovaný na plnú funkčnosť. Náhradná žiarovka má číslo Viessmann 6200. Odporúčame modul napájania Viessmann 5215, ktorý poskytuje osvetlenie bez blikania pri prevádzke so striedavým prúdom a produkuje takmer dvojnásobok jasu.

Upozornenie: Nebezpečenstvo poranenia! Z dôvodu podrobnej reprodukcie originálu môže mať tento produkt hrany, okraje a rozbitné časti. Pre montáž sú potrebné nástroje. Elektrické nebezpečenstvo! Nikdy nezapájajte pripájacie vodiče priamo do elektrickej zásuvky 220V! Pravidelne kontrolujte transformátor či nie je poškodený. V prípade akéhokoľvek poškodenia, nepoužívajte taký transformátor! Keď osvetlenie nepoužívate, skontrolujte či je napájanie vypnuté. Najprv pripojte zariadenie k transformátoru a až potom ho zapojte do elektrickej siete!
Pre napájanie používajte iba špeciálne modelové vlakové transformátory VDE / EN, alebo špeciálne stabilizované zdroje a transformátory Viessmann!
Zabráňte skratu vodičov, aby sa predišlo riziku ich zhorenia.

Montáž: Opatrne vyberte lampu z obalu. Pred montážou skontrolujte funkčnosť. Vŕtajte otvor (? 6 mm) na montážnom mieste. Káble pretiahnite cez otvor a zasuňte zástrčku do otvoru. V prípade potreby fixujte svietidlo pomocou fixačného krúžku zvnútra (voliteľné).
Upozornenie: Nikdy netlačte na stĺp (môže sa ohnúť), ale len na patentovanú zásuvku.
Pripojenie: Upozornenie, rezistor na kábli (ak je súčasťou dodávky) je potrebný pre správnu funkciu lampy. Nikdy ho neodstraňujte! Nikdy nezakrývajte rezistor alebo diódu izolačným materiálom, pretože je potrebné ich chladiť okolitým vzduchom! Pri pripájaní káblov nechajte slučku asi 2 - 3 cm pod svietidlom, aby ste mohli lampu v prípade potreby vytiahnuť z montážneho otvoru a položiť nabok. Pripojte lampu k zdroju energie (modelový vlakový transformátor, alebo iný vhodný napájací zdroj).
DC napätie: Pripojte diódu (červená časť s čiernou značkou) ku kladnému pólu napájacieho zdroja, odpor spojte s mínusovým pólom.
AC napätie: Prevádzka so striedavým napätím môže spôsobiť blikanie. Odporúčame použiť napájací modul Viessmann, položka č. 5215, čo je dostatočné na cca. 100 žiaroviek. Pripojte kábel k dióde pomocou hnedej výstupnej zásuvky, odpor k červenej výstupnej zásuvke napájacieho modulu.

Spracoval: Ing. Jozef Anďal
