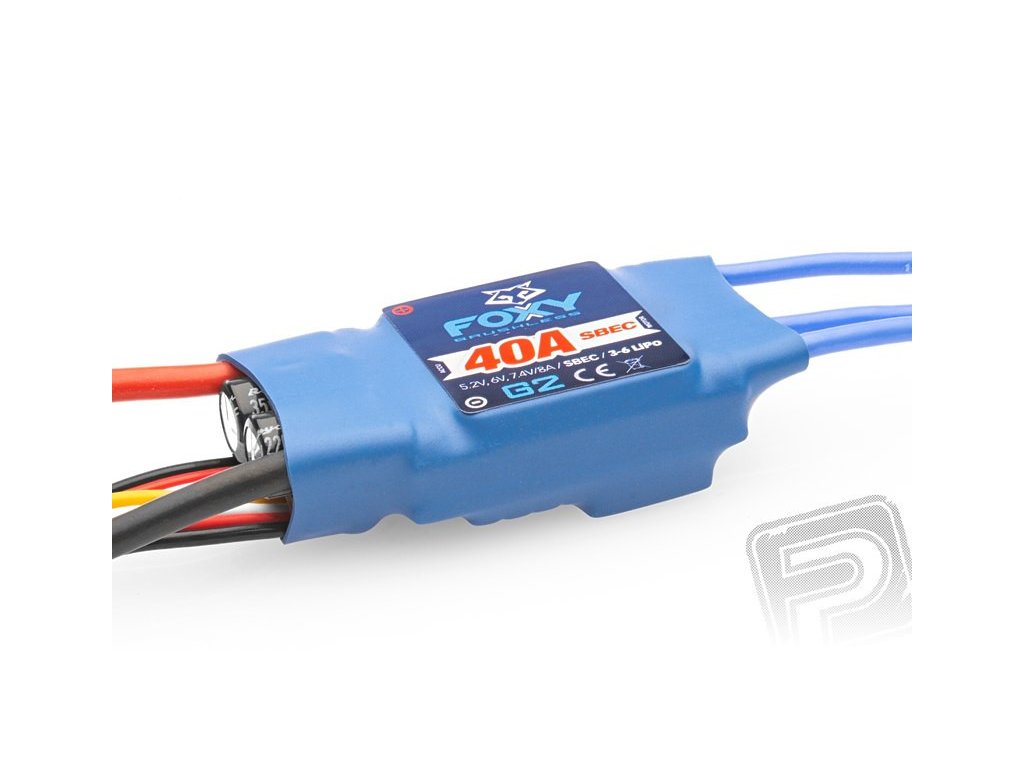

Regulátor Kavan PRO-40SB striedavý 40A

FOXY G2 R-40SB striedavý regulátor 40A     1RC31020

Nová generácia programovateľných mikroprocesorových regulátorov pre striedavé motory bez senzorov („brushless, sensorless“) pre rekreačné a športové modely lietadiel s napájaním z akumulátorov Li-Pol/Li-ion/Li-Fe. Oproti predchádzajúcej generácii regulátorov FOXY boli rozšírené možnosti programovania o rad nových funkcií a regulátory G2 využívajú pokročilú technológiu optimalizovaného riadenia významne zlepšujúcu odozvu plynu a účinnosť riadenia výkonového stupňa. Konštrukcia regulátora kladie dôraz na vysokú dlhodobú zaťažiteľnosť a odolnosť, aká je vyžadovaná v modeloch s väčším počtom serv. Regulátory sú vybavené výkonným spínaným stabilizátorom napájania BEC s voliteľným výstupným napätím zaisťujúcim napájanie prijímača a serv (normálnych aj HV) z pohonného akumulátora. Na jednoduché nastavovanie regulátora slúži špeciálna LED programovacia karta FOXY G2, ktorá je dodávána zvlášť.

POPIS A FUNKCIE REGULÁTORA:

• Regulátor s vysokovýkonným 32-bitovým mikroprocesorom ARM M4 s taktovacou frekvenciou až 72 MHz; je kompatibilný s väčšinou striedavých motorov.
• Vhodný pre väčšinu leteckých striedavých motorov s napájaním z akumulátorov 3-6S Li-Pol/Li-ion/Li-Fe.
• Zvláštny stabilizátor napájania pre mikroprocesor na zaistenie veľkej odolnosti proti rušeniu a obmedzeniu rizika straty kontroly.
• Technológia optimalizovaného riadenia významne zlepšuje odozvu plynu a účinnosť riadenia výkonového stupňa, znižuje teplotu regulátora.
• Výkonný spínaný stabilizátor napájania BEC výstupným napätím nastaviteľným na 5,2 / 6,0 alebo 7,4 V a zaťažiteľnosťou 8 A trvalo a 20 A špičkovo. SBEC je oddelený od ostatných obvodov regulátora, môže si zachovať správnu funkciu aj pri spálení výkonovej dosky s MOSFET tranzistormi regulátora.
• Režimy rozbehu Normal/Mäkký/Veľmi mäkký sú vhodné pre normálne vrtuľové lietadlá aj modely s dmychadlami.
• Jednoduché programovanie a nastavovanie pomocou vysielača alebo LED programovacej karty FOXY G2.
• Zvláštny programovací kábel na pripojenie regulátora k LED programovacej karte užívateľovi umožňuje regulátor programovať kdykoľvek a kdekoľvek (podrobnosti v návode na obsluhu LED programovacej karty FOXY G2).
• Režimy brzdy Normal/Proporcionálna/Reverzácia (zvlášť režim reverzácie) môžu účinne skrátiť dojazd po pristáti.
• Rad ochranných funkcií: ochrana pri štarte, tepelná ochrana regulátora, tepelná ochrana kondenzátorov, ochrana proti preťaženiu, nadprúdová ochrana, ochrana pri nenormálnom napájacom napätí a ochrana pri strate riadiaceho signálu účinne predlžujú životnosť regulátora.
• Kalibrácia rozsahu plynu pre dokonalé prispôsobenie sa riadiacemu signálu z vašej RC súpravy.

• Typ brzdy: Brzda vypnutá, normálna brzda (s intenzitou brzdenia nastaviteľnou v 7 úrovniach), proporcionálna brzda (ovláda sa ovládačom plynu: 0-20% výchylky ovládača plynu zodpovedá 100-0% brzdy, 20-100% výchylky ovládača zodpovedá 0-100% plynu), reverzácia (umožňuje zapnúť reverzáciu chodu motora pomocou ďalšieho kanála s prepínačom).
• Sila brzdy: Intenzita brzdenia je nastaviteľná od Úrovne 1 po Úroveň 7 pre režim „Normálna brzda“.
• Spôsob odpojenia motora: Mäkké vypnutie: Regulátor postupne zníži výkon na 50% plného výkonu počas 3 sekúnd po aktivácii napäťovej ochrany. Tvrdé vypnutie: Motor je okamžite vypnutý.
• Počet článkov Li-Pol: Doporučuje sa nastavovať ručne pre 100% spoľahlivú funkciu napäťovej ochrany. Regulátor automaticky vypočíta počet článkov z pripojeného akumulátora podľa pravidla „3,7 V na článok“, ak zvolíte automatickú detekciu.
• Napäťová ochrana: Prahová úroveň napäťovej ochrany je nastaviteľná v rozmedzí 2,8-3,8 V/článok; ochranu je možné aj celkom vypnúť.
• Napätie BEC: Napätie BEC stabilizátora napájania je nastaviteľné na 5,2 V / 6,0V alebo 7,4 V.
• Rozbeh: Normálna rozbeh (okamžitý rozbeh), Mäkký rozbeh (s pomalým štartom pre motory s veľkými vrtuľami, prevodovkou alebo menšie dmychadlá), Veľmi mäkký rozbeh (s veľmi pomalým štartom pre motory s veľkými vrtuľami, prevodovkou alebo dmychadlá od 90 mm).
• Časovanie: Nastaviteľné v rozmedzí 0-30°.
• Zmysel otáčania: Po smere hodinových ručičiek/Proti smeru hodinových ručičiek.
• DEO voľnobežka: Túto funkciu je možné zapnúť alebo vypnúť; môže priniesť lepšiu linearitu alebo plynulejšiu odozvu plynu.

• Ochrana pri rozbehu: Regulátor počas rozbehu meria otáčky motora. Ak sa otáčky prestanú zvyšovať alebo ich nárast nie je stabilný, regulátor to vyhodnotí ako nesprávny rozbeh. Ak je v tento okamih plyn na menej ako 15%, regulátor sa automaticky pokusí o nový reštart motora; ak je plyn na viac ako 15%, musíte ovládač plynu stiahnuť úplne dole pre nové reštartovanie motora.
• Tepelná ochrana regulátora: Motor bude „zadrhávať“, ak teplota regulátora prekročí 110°C, čím signalizuje, že bola aktivovaná tepelná ochrana. Pokiaľ v tejto chvíli ovládač plynu stiahnete pod 60%, „zadrhávanie“ zmyzne a regulátor bude dodávať výkon zodpovedajúci polohe plynu. Ak plyn presuniete nad 60%, „zadrhávanie“ sa znovu objaví. Teplota regulátora pri zapínaní nesmie prekročit 70°C, inak nie je možné motor spustiť.
• Ochrana pri strate signálu plynu: Regulátor okamžite vypne motor, ak signál chýba po dobu 0,25 s, aby sa predišlo ešte väčším škodám a rizikám vyplývajúcim z rýchlo sa otáčajúceho rotora alebo vrtule. Akonáhle je prijatý normálny signál, regulátor obnoví normálnu funkciu.
• Ochrana proti preťaženiu: Regulátor vypne motor alebo sa automaticky reštartuje, keď sa jeho zaťaženie náhle zvýši na veľmi vysokú hodnotu.
• Nadprúdová ochrana: Regulátor okamžite vypne motor, ak špičkový prúdový odber prekročí maximálnu povolenú hodnotu; potom obnoví normálnu funkciu. Ak potom prúdový odber stále prekračuje maximálnu povolenú hodnotu, motor je vypnutý úplne.
