G.T.Power Truck Light - Sound - Vibration system       G.T.Power 103061 (Amewi 28960)

Začiatočnícka sada obsahujúca multifunkčný svetelný a zvukový modul pre modely nákladných alebo iných áut. Vhodná pre menej náročných modelárov (entry level), alebo pre prvé modely na oboznámenioe sa s problematikou RC truckov

Obsah balenia:

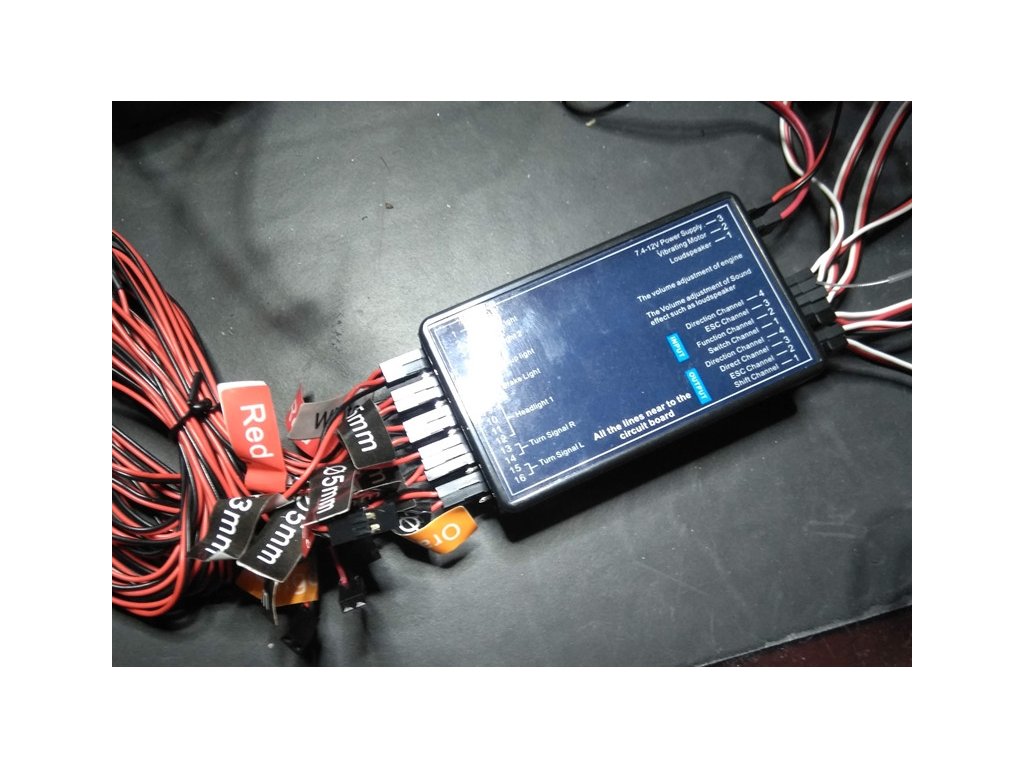

Multifunkčná jednotka (zvukový a svetelný modul), reproduktor, sada LED s káblami, 4 prepájacie servokáble, 2 napájacie káble, vibračný modul.

Potrebujete dokúpiť (okrem samotného RC modelu):
RC súpravu pákovú najmenej 4-kanálovú, ESC regulátor motora, 1 - 3 servá, napájací akumulátor.

Zvukové efekty:

• alarm
• štart motora
• voľnobeh
• spiatočka
• podradenie
• radenie hore
• vypúšťanie vzduchu
• brzda
• smerovky 1
• smerovky 2

Svetelné efekty:

• predné svetlá
• spiatočkové svetlá
• brzdové svetlá
• smerovka pravá
• smerovka ľavá
• pozičné osvetlenie

Pracovné napätie: 7,4 - 12 V (2-3S Li-Pol)
Max. odber: 2000 mA
Dĺžka káblov: 500 mm
Rozmer reproduktora: 82 x 47 x 31 mm
Rozmer riadiacej jednotky: 90 x 50 x 21 mm

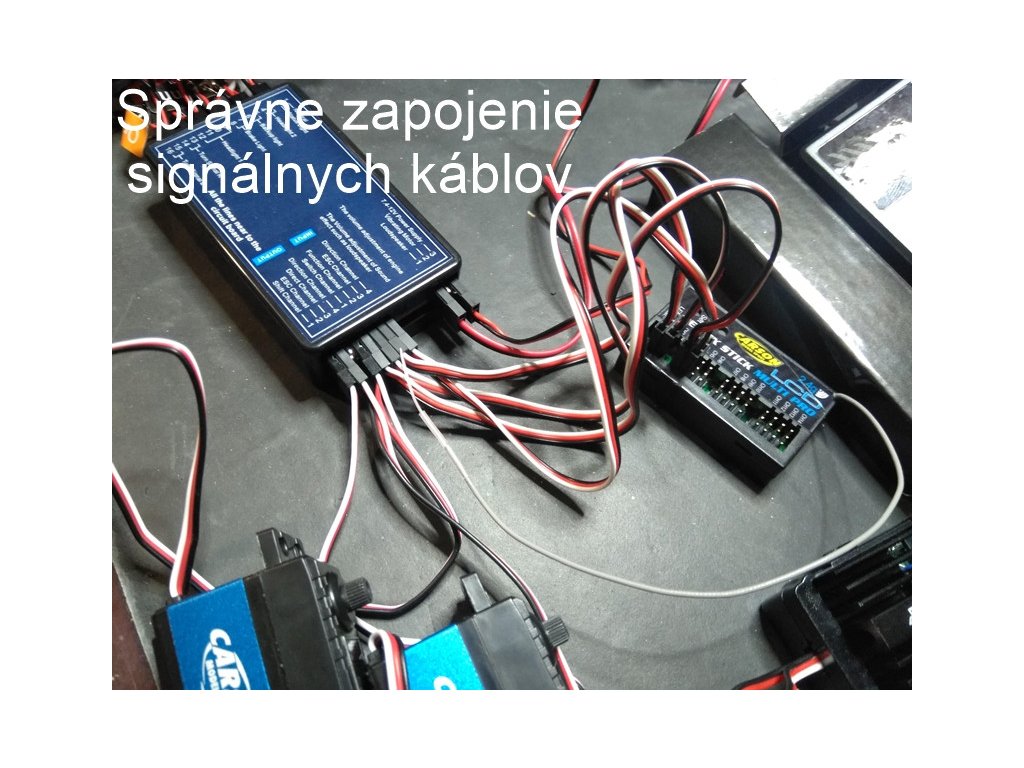

Upozornenie: V originálnom návode na zapojenie je chyba. Výrobca uvádza, že signálne káble sa majú zapojiť čiernou žilou nahor. Správne zapojenie je presne naopak, teda bielou žilou nahor.

Rýchly návod na zapojenie:

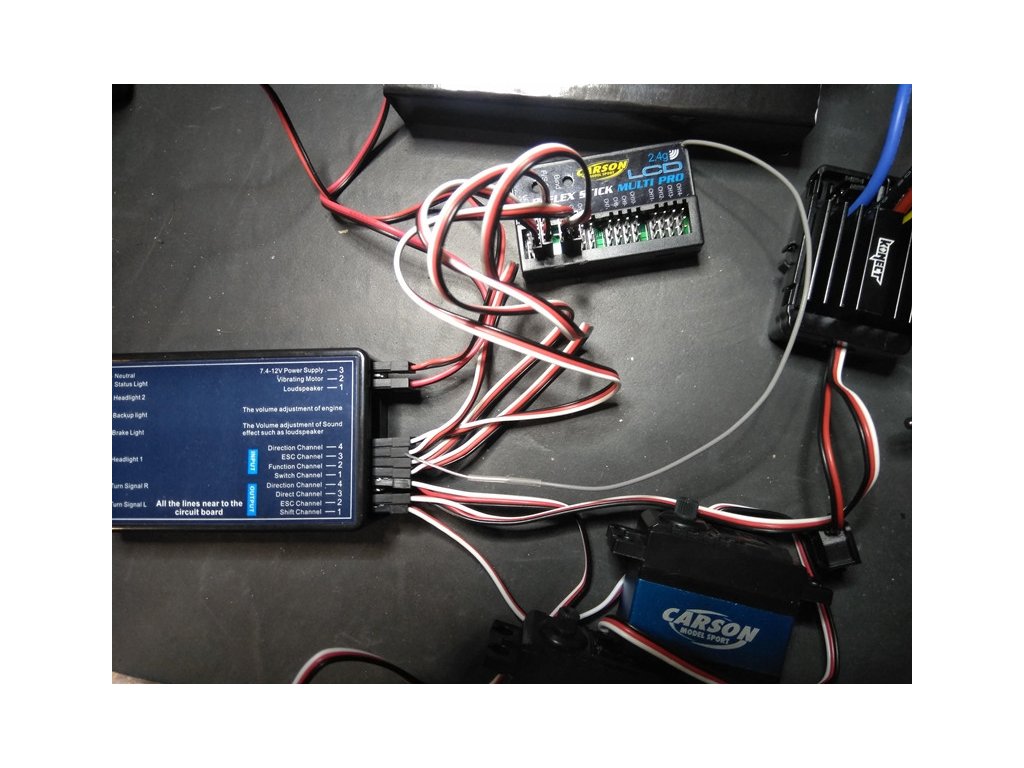

1. Zapojte 4 priložené servokáble do konektorov v časti INPUT (kanály 1 - 4), bielou žilou nahor.
2. Zapojte servokáble do prijímača podľa toho, ako chcete mať rozložené ovládanie modelu na vysielači. Napríklad ESC Channel 3 na MFU jednotke môžete zapojiť na ten kanál na prijímači, cez ktorý chcete ovládať jazdu dopredu-dozadu.
3. Do časti OUTPUT zapojte servokáble jednotlivých zariadení, teda ESC regulátor, servá atď.
4. Pripojte reproduktor (Loudspeaker), kábel čiernou žilou nadol.
5. Pripojte vibračný modul (Vibrating Motor).
6. Pripojte káble s LED svetlami do jednotlivých konektorov, červenou žilou nahor.
7. Pripojte kábel napájania energiou Power Supply čiernou žilou nadol. Pozor, pri použití vlastného napájacieho kábla dávajte pozor na správnu polaritu! Opačné zapojenie môže spôsobiť zničenie elektroniky! Napájacie napätie nesmie prekročiť 12V.

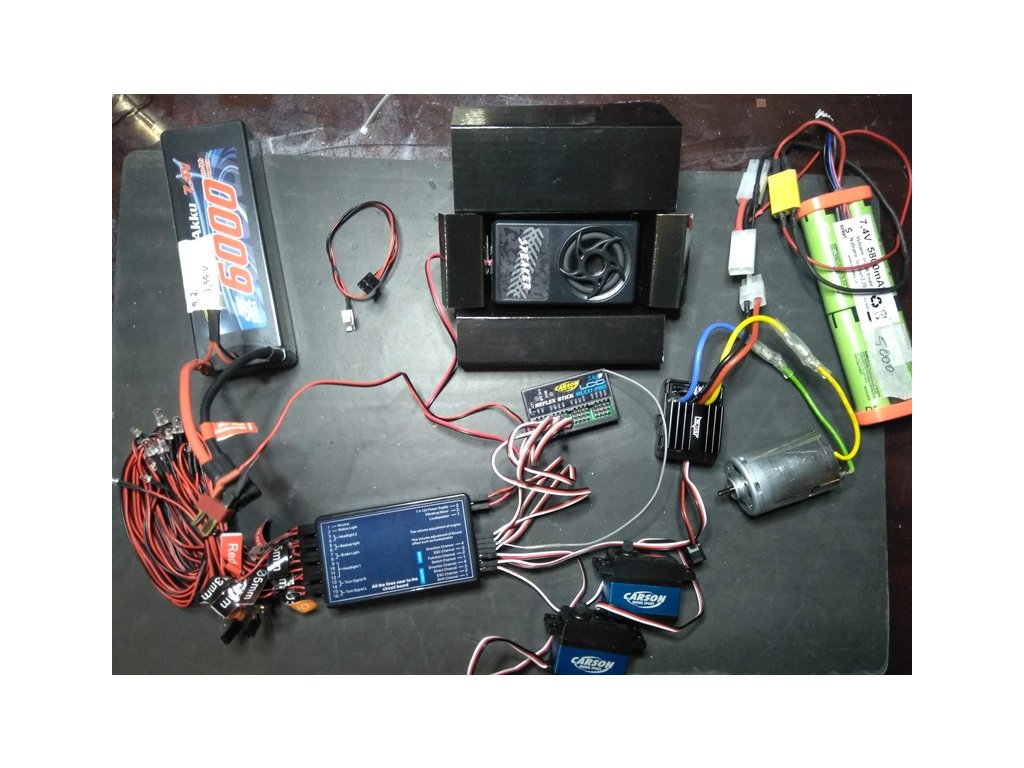

8. Sú tri spôsoby napájania MFU energiou:

1. Použijete samostatný akumulátor pre napájanie MFU (priložený kábel s DEAN konektorom) a druhý pre pohon modelu (ESC).
2. Použijete len jeden akumulátor Li-xx, ktorý bude cez silový konektor napájať pohon (ESC) a cez servisný konektor budete napájať MFU. V sade je pre tento účel priložený kábel na pripojenie k 11,1V akumulátoru (3S), ale dá sa vyrobiť aj vlastný prepájací kábel pre 7,4V akumulátor (2S).
3. Použijete len jeden akumulátor a vyrobíte si rozdvojovací kábel pre napájanie ESC aj MFU.

Ovládanie:
1. Vždy najprv zapnite RC vysielač.
2. Pripojte napájanie MFU, rozsvieti sa Status LED.
3. Zapnite napájanie ESC, rozsvieti sa LED prijímača a ESC podľa použitého typu.
4. Podľa toho ako máte zapojené jednotlivé kanály, môžete ovládať model pohybom pravej a ľavej páky.
Obvyklé zapojenie je také, že jazda dopredu-dozadu je na ľavej páke (zvislý pohyb) a jazda doprava-doľava je na pravej páke (vodorovný pohyb).
5. Pri vyššie popísanom zapojení sa motor naštartuje krátkym pohybom ľavej páky vo vodorovnom smere doprava (alebo doľava). Jazda dopredu sa plynule riadi potlačením páky, brzdí sa prudkým potiahnutím páky. Cúva sa z neutrálu potiahnutím páky.
6. Svetlá blinkrov, cúvačky a zvuky súvisiace z pohybom sú synchronizované automaticky.
7. Jednotlivé spínané funkcie ako je rozsvietenie-zhasnutie svetiel, klaksón, výstražné blinkre sa spínajú kombinovaným pohybom pák. Podržaním pravej páky v hornej, alebo dolnej polohe a súčasným "kliknutím" ľavej páky doprava, alebo doľava, dôjde k zopnutiu, alebo vypnutia funkcie.

Dobrá rada: Vzhľadom na variabilitu individuálnych zapojení, odporúčame na začiatku podložiť hnanú nápravu modelu tak, aby sa kolesá točili, ale model ostal stáť. Následne je možné sa dôkladne oboznámiť s funkciami a podľa potreby zmeniť zapojenie kanálov bez toho aby sa model poškodil nečakaným pohybom.
